（1）整流二極管的代換原則和注意事項
整流二極管其擊穿電壓高，反向漏電流小，高溫性能良好。主要用于各種電源的整流電路、保護電路、測量電路、控制電路、照明電路中。代換時所選的整流二極管的功率應滿足電路要求，并應根據電路的工作頻率和工作電壓進行選擇，其反向峰值電壓、最大整流電壓、最大反向工作電流、截止頻率、反向恢復時間等參數應符合電路設計要求。

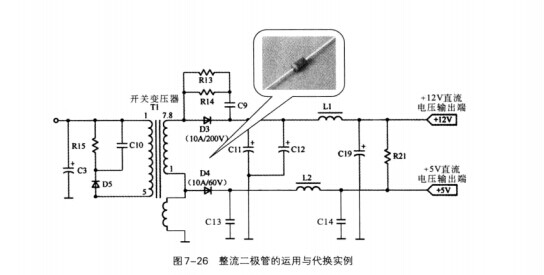

整流二極管的運用與代換實例見圖7-26。
在整流電路中，D3和D4為整流二極管。
由開關變壓器次級繞組的輸出經整流二極管D3整流，C11、L1、C19濾波，輸出+12V直流電壓。
由開關變壓器次級繞組的中間抽頭經整流二極管D4整流，C13、L2、C14濾波，輸出+5V直流電壓。在進行代換時，應選擇額定電流、額定電壓大于或等于上述參數的整流二極管。
其中，D3的整流電流為10A，反向耐壓為200V。代換時，要選擇整流電流大于或等于10A，反向耐壓大于或等于200V的整流二極管替換。
D4的整流電流為10A，反向耐壓為60V。代換時，要選擇整流電流大于或等于10A，反向耐壓大于或等于60V的整流二極管替換。
（2）檢波二極管的代換原則和注意事項
檢波二極管主要適用于高頻檢波電路、混頻、鑒頻、鑒相限幅、箝位、開關和調制電路，AGC電路等。一般采用鍺材料點接觸型結構，結間電容小，工作頻率高。檢波二極管在代換時應根據電路的具體要求來選擇工作頻率高、反向電流小、正向電流足夠大原檢波二極管，因檢波是對高頻波整流，二極管的結電容一定要小，所以選用點接觸二極管；檢波二極管的正向電阻在200-900
較好；而它的反向電阻則是越大越好。下面選用超外差收音機檢波電路的實例介紹檢波二極管代換。

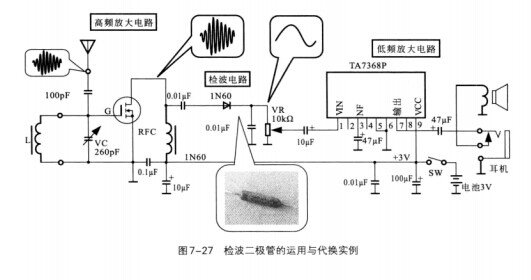

檢波二極管的運用與代換實例見圖7-27。
收音機檢波電路中，選用了檢波二極管1N60。高頻放大電路輸出的調幅波加到二極管1N60的正極，由于二極管單向?qū)щ娞匦裕湔胫苷{(diào)幅波通過二極管，負半周被截止，通過二極管1N60后輸出的調幅波只有正半周。正半周的調幅波再由濾波器濾除其中的高頻成分，經低頻放大電路后輸出的就是調制在載波上的音頻信號。在代換時盡量選擇同類型同型號的檢波二極管。
（3）穩壓二極管的代換原則和注意事項
穩壓二極管主要適用于穩壓電源電路中基準電壓源、過電壓保護電路中作為保護二極管、延遲電路等，其特點是工作在反向擊穿狀態下，在對穩壓二極管進行代換時要注意選用穩壓二極管的穩定電壓值應與應用電路的基準電壓值相同，最大穩定電流應高于應用電路的最大負載電流50%左右，應盡量選用動態電阻較小的穩壓管，動態電阻越小，穩壓管性能越好，功率應符合應用電路的設計要求，可串聯使用，同時應注意選用穩壓二極管應用的環境不同，應選用不同能耗功率類型，如：若環境溫度超過50度時，溫度每升高1度，應將最大能耗功率降低1%。

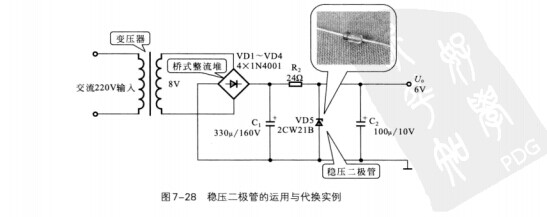

穩壓二極管的運用與代換實例見圖7-28。
在直流穩壓電路中，VD5為穩壓二極管，其型號為2CW21B。交流220V電壓經變壓器降壓后輸出8V交流低壓，8V交流電壓經橋式整流堆輸出約11V直流電壓，再經C1濾波，R2、VD5穩壓，穩壓值為6V，C2濾波后輸出6V穩壓直流。在穩壓二極管代換時，盡量選擇同類型同型號的穩壓二極管。
常見穩壓二極管型號及可替換型號見表7-8所列。

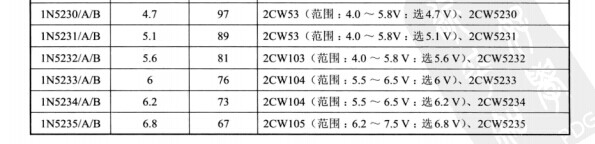

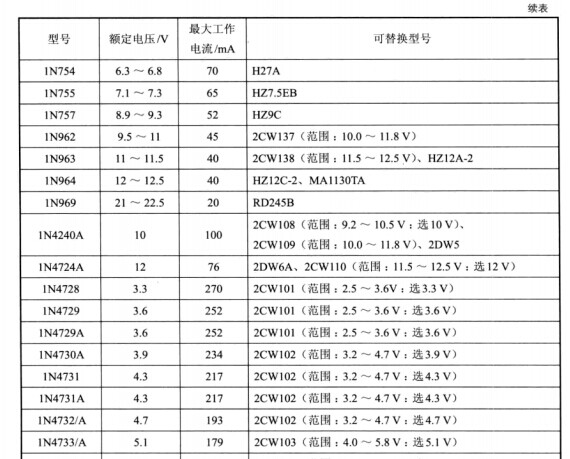

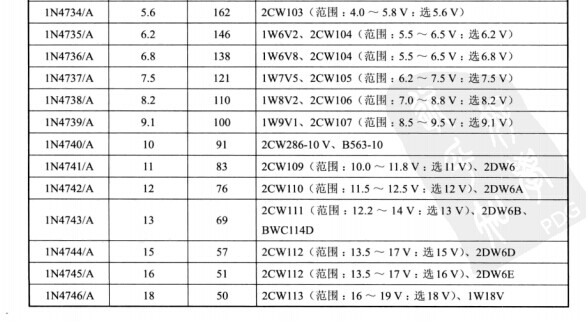

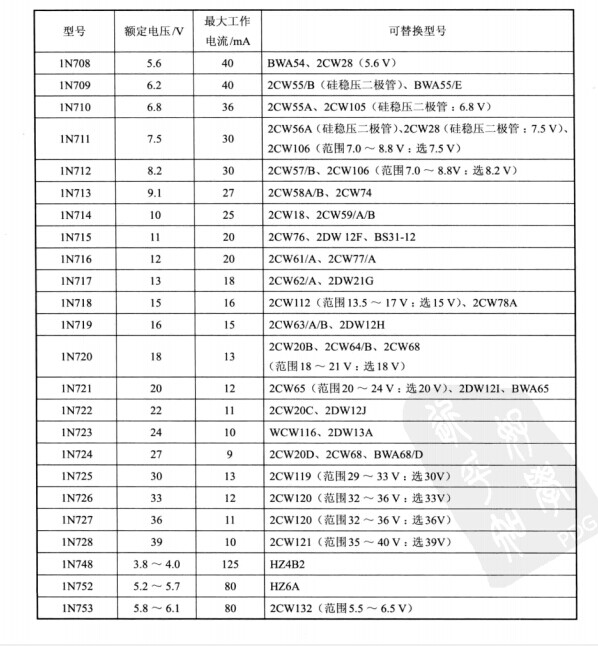

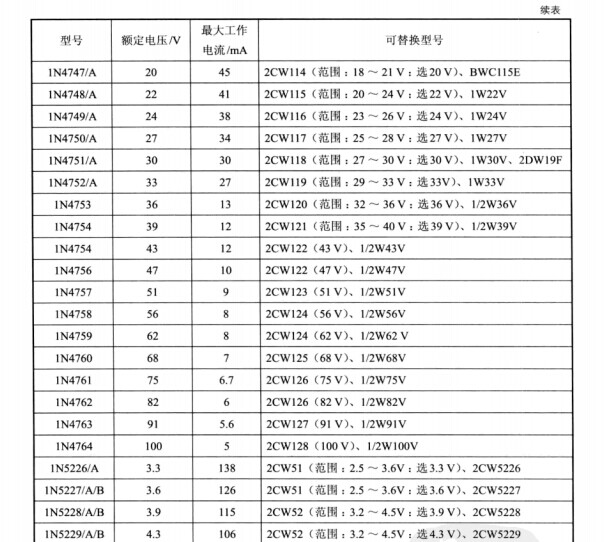

表7-8 常見穩壓二極管型號及可替換型號速查表
（4）發光二極管的代換原則和注意事項
發光二極管主要適用于檢測電路、指示燈電路、數字化儀表電路、計算機或其他電子設備的數字顯示電路，工作狀態指示電路（如顯示器的電源指示燈等）等，常用于顯示器件或光電控制電路中的光源。發光二極管具有體積小，工作電壓低，亮度高，壽命長，視角大等特點。在對發光二極管進行代換時，選用發光二極管的額定電流應大于電路中最大允許電流值，根據要求選擇發光二極管的發光顏色，如：作為電源指示可選擇紅色。另外，一般普通綠色、黃色、紅色、橙色發光二極管的工作電壓為2V左右；白色發光二極管的工作電壓通常大于2.4V；藍色發光二極管的工作電壓通常大于3.3V。同時注意根據安裝位置，選擇發光二極管的形狀和尺寸。普通發光二極管的工作電壓一般為2-2.5V。電路只要滿足工作電壓的要求，不論是直流還是交流都可以。
發光二極管的運用與代換實例見圖7-29。
圖中選用發光二極管SG206D和SR506D作為指示，交流220V電壓經變壓器后，降為10V，再經整流濾波后形成直流電壓，分別加到晶閘管（可控硅SCR1）和顯示控制電路。電源接通后A點的電壓上升，該電壓觸發晶閘管給電池充電，同時紅色發光二極管有電流，二極管發光表示開始充電。當充電到達額定值時是，電池兩端的電壓上升，使電位器VR1的滑片電壓上升，運算放大器的正端電壓上升，運放輸出高電壓使晶閘管SCR2導通，綠色發光二極管發光，A點電壓下降，停止充電，紅色發光二極管熄滅。
通常發光二極管是可以通用的，在代換發光二極管時應注意發光二極管的外形、尺寸以及發光顏色要與設計要求相匹配。
（5）變?nèi)荻䴓O管的代換原則和注意事項
變?nèi)荻䴓O管是一種反偏壓二極管，正常時工作在反向偏置狀態，即負極上的電壓大于正極上的電壓；PN結的結電容隨反向電壓的變化而變化（反向偏壓越大，結電容越小），變?nèi)荻䴓O管主要適用于電視機中的電子調諧電路，調頻收音機AFC電路中的振蕩回路中，倍頻電路中，手機或座機的高頻調制電路。在對變?nèi)荻䴓O管進行代換時，應注意所選用變?nèi)荻䴓O管的工作頻率、最高反向工作電壓、最大正向電流和零偏壓結電容和電容變化范圍等參數符合應用電路的要求，應盡量選用結電容變化大、高Q值、反向漏電流小的變?nèi)荻䴓O管。

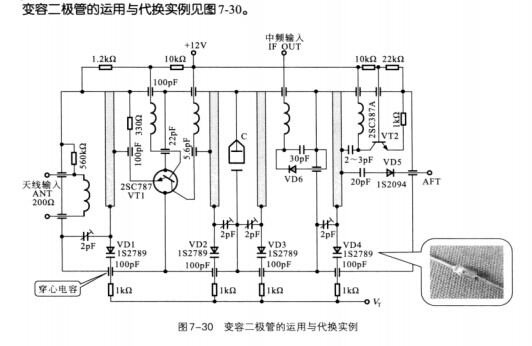

電子調諧式U頻段電視機接收電路，VD1-VD4為變?nèi)荻䴓O管1S2789。它是由高頻放大器、混頻和本機振蕩電路構成的。天線接收的信號經扁平電纜加到輸入線圈上，經腔體諧振電路耦合到高放晶體管VT1的發射極，放大后由集電極輸出，經雙調諧電路耦合到混頻級VD6。由VT2和調諧電路構成本機振蕩電路。本振電路也將本振信號送到混頻電路，混頻后由1F端輸出中頻信號。VD2-VD4為諧振電路中的變?nèi)荻䴓O管，VT端為調諧電壓輸入端。VD5為本振電路中的變?nèi)荻䴓O管，AFT電壓加到VD5上對本振頻率進行微調。在代換變?nèi)荻䴓O管時應盡量選擇同型號的變?nèi)荻䴓O管并注意極性以確保變?nèi)荻䴓O管的性能。
（6）開關二極管的代換原則和注意事項
開關二極管主要適用于收錄機、電視機、影碟機等家用電器及電子設備中的開關電路、檢波電路、高頻脈沖整流電路，以及門電路、鉗位電路、自動控制電路等電路中，它利用PN結的單向?qū)щ娦裕陔娐分袑﹄娏鬟M(jìn)行控制，來實現對電路開和關的控制，具有開關速度快、體積小、壽命長、可靠性高等特點。在對開關二極管進行代換時，應注意選用開關二極管的正向電流、最高反向電壓、反向恢復時間等應滿足應用電路要求。例如在收錄機、電視機及其他電子設備的開關電路中（包括檢波電路），常選用2CK、2AK系列小功率開關二極管；在彩色電視機的高速開關電路中，可選用1N4148、1N4151、1N4152等開關二極管；在錄像機、彩色電視機的電子調諧器等開關電路中，可選用MA165、MA166、MA167型高速開關二極管。

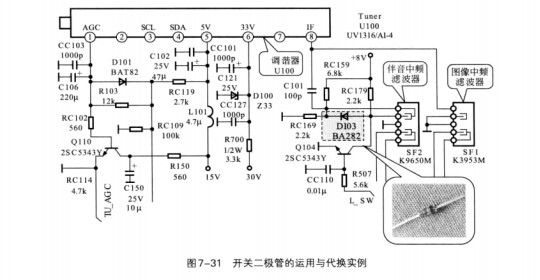

開關二極管的運用與代換實例見圖7-31。
電視機調諧器及中頻電路中，D103為型號BA282的開關二極管，經查表，該二極管為P型鍺材料高頻大功率管（F>3MHZ，PC>1W）。在聲表面波濾波器前級，通常會選用一只開關二極管，作為其開關控制器件。在代換時應注意極性，以保證開關二極管的功能。
對晶體二極管進行代換時應盡量選用同型號、同類型的二極管進行代換，若沒有同型號的元器件，應根據被代換器件的各項參數選用與之相匹配的元件。代換時應注意選擇同型號或性能相同的二極管，以確保其各項參數符合應用要求，否則若代換不當，不僅可能損壞所代換二極管，還可能對其所應用電路或設備造成損傷，嚴重時還可能損壞與之相關的所有器件。
